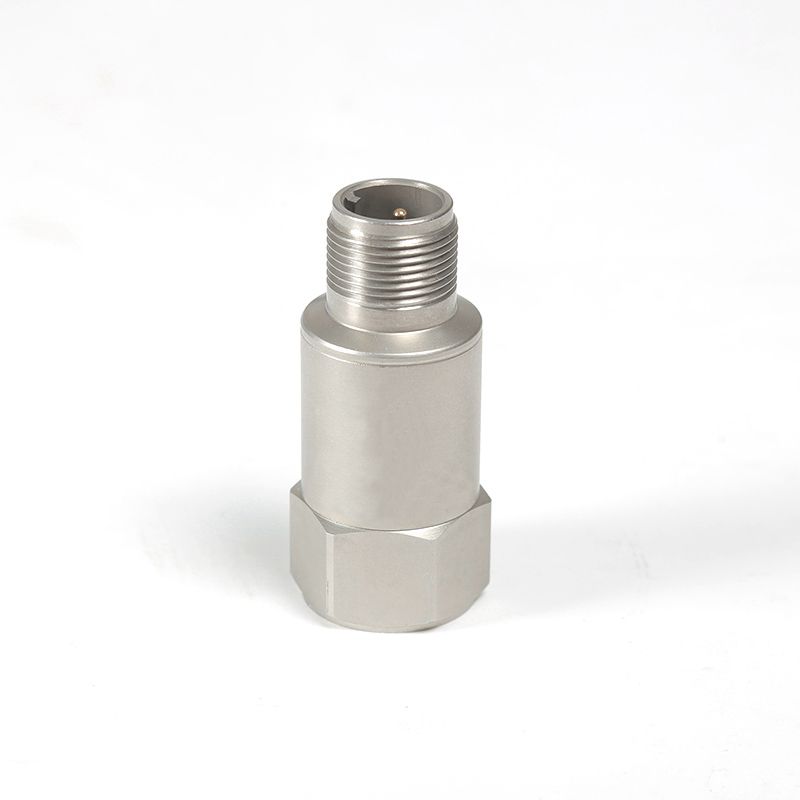

JG-930-A防爆一體化壓電式振動變送器
1. JG-930-A防爆一體化壓電式振動變送器主要由壓電敏感元件、放大、積分電路、電壓電流轉換等電路組成，動態特性優良、頻響寬、壽命長、外觀小巧。采用不銹鋼外殼，全密封設計，防水防塵同時具有具有響應頻率范圍寬，動態特性優良，接線容錯保護，穩定性好，抗干擾能力強?？蛇x測量機殼振動加速度、速度或者位移值。
2. JG-930-A防爆一體化壓電式振動變送器可廣泛用于風機、汽輪機組、磨煤機、制氧機、發電機、離心機、壓縮機、水泵、電機等旋轉機械的軸承振動測量與實時監控。
3. JG-930-A是一款兩線制振動變送器，輸出4～20mA的電流信號，可直接供給PLC、DCS、記錄儀、采集器或其他監控設備。
技術參數及性能
● 速度量：0～200mm/s
位移量：0～2000μm
加速度：0～50g
● 頻 響：4.5～1000Hz(速度、位移)
2～2000Hz(加速度)
● 精 度：±2%
● 溫 漂：≤0.1%/℃
●防爆等級：Ex ia IIC T4 Ga
● 適用溫度：-40～ +85℃
● 供電電源：+24VDC
● 輸出電流：4～20mA
● 可承受最大沖擊：2000g
● 安裝方向：任意方向
● 最大傳輸距離：300米
● 壓電材料：PZT-5
● 外殼材料：不銹鋼（可定制）
● 防護等級：IP67
● 重 量：110 克
● 輸出形式：直接引線 航空插頭
選型指南
JG-930-A□□-B□□-C□□-D□□-E□□-F□□
| A測量類型 | B量程范圍 | C安裝螺紋 | D引線長度 | E線纜規格 | F防爆要求 |
|
01.速度量 （mm/s） |
01.0-10mm/s 02.0-20mm/s ... |
01.M10*1.5 02.M8*1.25 03.M5*0.8 04.磁吸座 05.特殊定制 |
01.1米 02.2米 03.3米 ... |
01.直接引線 02.直接引線 （帶鎧 ） 03.航空插頭 04.航空插頭 （帶鎧） |
01.防爆 02.非防爆 |
|
02.位移量 （μm） |
01.0-10μm 02.0-20μm ... |
||||
|
03.加速度量 （g） |
01.0-10g 02.0-20g ... |

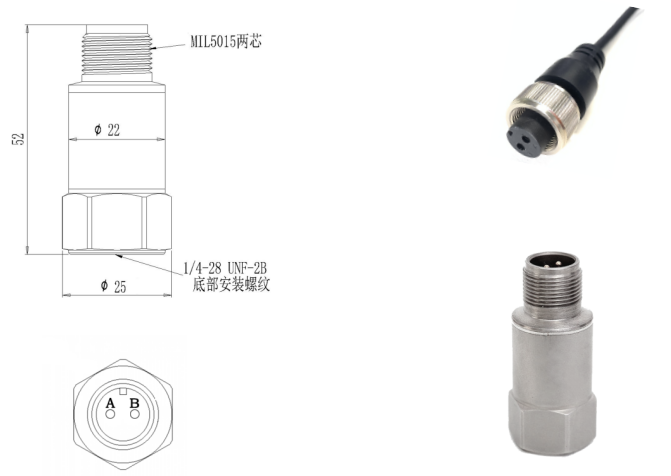

示意圖
